Zastanawiasz się, jak bezpiecznie i skutecznie podłączyć roletę elektryczną z silnikiem pięcioprzewodowym? Dobrze trafiłeś! W tym poradniku wyjaśniamy krok po kroku, na czym polega podłączenie rolety 5 przewodów, jak rozpoznać kolory kabli i uniknąć najczęstszych błędów. Dzięki praktycznym wskazówkom szybko zyskasz pełną kontrolę nad roletami – bez stresu i ryzyka pomyłki. Sprawdź instrukcję i przekonaj się, że to prostsze, niż myślisz!
Podłączenie rolety 5 przewodów – cel przewodnika
W tym rozdziale dostajesz jasną odpowiedź na pytanie: co konkretnie osiągniesz dzięki temu poradnikowi i na co będziemy kłaść nacisk w dalszych krokach. Chcemy, abyś po lekturze umiał samodzielnie i bezpiecznie przeprowadzić podłączanie rolety 5 przewodów, poprawnie ją skonfigurować, a w razie potrzeby przygotować instalację pod automatyzację i sterowanie inteligentne. Wszystko w języku praktyki – bez skrótów myślowych i „elektrycznego żargonu”, którego nie potrzebujesz.
Bezpieczna instalacja
Najpierw dbamy o bezpieczeństwo – Twoje i instalacji. Poznasz procedurę odłączenia zasilania krok po kroku, nauczysz się sprawdzać brak napięcia próbnikiem i zrozumiesz, dlaczego przewód PE (ochronny) nie jest „dodatkowym kablem”, tylko elementem chroniącym przed porażeniem i przebiciem. Pokażemy Ci, jak przygotować miejsce pracy: suche podłoże, dobre oświetlenie, porządek w przewodach, a także jakich złączek użyć, aby połączenia były trwałe i serwisowalne (bez przypadkowego luzowania się w puszce).
Zwrócimy też uwagę na drobiazgi, które robią różnicę: odciążenie mechaniczne przewodów, właściwe oznaczenie obwodu na rozdzielnicy, a nawet to, w jaki sposób układać żyły w puszce, żeby nie ocierały się o ostre krawędzie. Dzięki temu wyeliminujesz najczęstsze przyczyny awarii i zwiększasz swój komfort pracy.
Prawidłowa konfiguracja
Gdy instalacja jest bezpieczna, przechodzimy do sedna – poprawnej konfiguracji. Nauczysz się identyfikować przewody (neutralny, ochronny, fazy „góra/dół”, ewentualny przewód sterujący) i upewniać się, że ich rola zgadza się z dokumentacją producenta, a nie tylko z powszechnymi schematami z internetu. Pokażemy Ci, jak dobrać i podłączyć przełącznik roletowy z blokadą kierunków, żeby wykluczyć jednoczesne podanie dwóch faz na silnik.
Zrobimy testy kierunków (co zrobić, gdy roleta jedzie odwrotnie), zadbamy o spójne oznaczenie przewodów w puszce i zapiszemy ustawienia tak, by kolejny serwis – nawet po latach – był prosty i szybki. Podpowiemy też, jak przygotować się do regulacji krańcówek (mechanicznych lub elektronicznych), żeby później ustawić pozycję „góra/dół” bez szarpania i przeciążeń.
Zaawansowana automatyzacja
Trzeci element celu to przygotowanie pod automatykę – nawet jeśli dziś jeszcze jej nie planujesz. Silnik pięcioprzewodowy daje szerokie możliwości: od sterowania lokalnego, przez grupowe/centralne, aż po integrację ze Smart Home. Pokażemy Ci, jak zostawić w puszce logiczne miejsce na moduł roletowy, jak rozumieć jego wyjścia przekaźnikowe i dlaczego blokada kierunków (elektryczna lub programowa) to warunek bezpieczeństwa silnika.
Omówimy, czym różni się sterowanie bezpotencjałowe od 230 V, jakie konsekwencje ma to dla sposobu podłączenia i jak uniknąć kolizji z klasycznym przełącznikiem ściennym. Efekt? Nawet jeżeli zaczynasz od prostego przycisku, Twoja instalacja jest gotowa na rozbudowę bez kucia ścian.
Kluczowe elementy, na których opiera się poradnik
Aby te trzy cele zrealizować, cały materiał koncentruje się na trzech filarach. Po pierwsze – przestrzeganie procedur bezpieczeństwa, od odłączenia zasilania po kontrolę poprawności połączeń przed testem. Po drugie – rzetelna identyfikacja przewodów: nie zgadujemy, tylko weryfikujemy kolory i funkcje zgodnie z instrukcją producenta i – gdy trzeba – multimetrem. Po trzecie – świadome podejście do systemów sterowania, tak by dzisiejsze decyzje nie ograniczały jutrzejszych możliwości (grupy, scenariusze, integracje). Dzięki temu nie tylko „zadziała”, ale będzie to instalacja trwała, bezpieczna i łatwa do rozbudowy.
Typowe problemy i rozwiązania – czego nauczysz się unikać
W trakcie pracy najczęściej pojawiają się te same pułapki: odwrotny kierunek, brak reakcji w jednym z kierunków, zadziałanie zabezpieczenia różnicowoprądowego, a czasem przypadkowe zwarcie przy źle dobranych złączkach.
W poradniku pokazujemy jak diagnozować objawy (co sprawdzić najpierw, w jakiej kolejności) i jak je bezpiecznie usunąć – od zamiany przewodów fazowych w przełączniku, po kontrolę ciągłości żył i weryfikację połączenia PE. Dzięki temu nie zostajesz z problemem w połowie drogi, tylko zakończysz montaż z poczuciem kontroli i pewności efektu.
Gotowy? To zaczynamy!
Anatomia silnika pięcioprzewodowego
Zanim przejdziesz do montażu, warto dobrze poznać, jak działa silnik pięcioprzewodowy. Dzięki temu nie tylko szybciej go podłączysz, ale też łatwiej zrozumiesz, dlaczego każdy przewód ma swoje miejsce i dlaczego niektórych błędów absolutnie nie można popełniać.
Charakterystyka
Silnik pięcioprzewodowy pracuje w standardzie 230 V AC, czyli takim samym jak większość urządzeń w domu. Wychodzi z niego pięć przewodów: trzy podstawowe (neutralny, ochronny i faza) oraz dwa sterujące, które decydują o kierunku obrotu. Jeden z nich uruchamia ruch w górę, drugi w dół. To prosta i skuteczna zasada: faza może być podana tylko na jeden z nich w danej chwili.
Nowoczesne napędy tego typu są wyposażone w wyłączniki krańcowe. Dzięki nim roleta zatrzymuje się w odpowiednim miejscu i nie przeciąża mechanizmu. Co więcej, silnik można zaprogramować – ustawić dokładny punkt, w którym ma się zatrzymać przy podnoszeniu i opuszczaniu. To nie tylko wygoda, ale też ochrona całego systemu.
Warto wiedzieć, że przewody wychodzące z silnika mają zwykle ograniczoną długość – najczęściej około półtora do pięciu metrów. W praktyce oznacza to, że musisz zaplanować miejsce na puszkę instalacyjną, w której połączysz je z resztą instalacji. Sam silnik to również baza do bardziej zaawansowanych rozwiązań – jego konstrukcja pozwala na łatwe dołączenie modułów sterujących, co czyni go fundamentem w systemach inteligentnego domu.
Kluczowe zasady bezpieczeństwa
Praca z takim silnikiem to praca z prądem, a tutaj nie ma miejsca na przypadek. Zawsze zacznij od odłączenia zasilania w danym obwodzie. Samo wyłączenie przełącznika nie wystarczy – upewnij się próbnikiem, że w przewodach naprawdę nie ma napięcia.
Kolejna rzecz to nieufność wobec kolorów przewodów. W wielu starszych instalacjach zdarza się, że ktoś przedłużył kabel innym kolorem, niż powinien. Dlatego nie zakładaj z góry, że niebieski to neutralny, a brązowy faza – sprawdź to.
Zabezpiecz też instalację przed przypadkowym włączeniem. Najprostszy sposób to oznaczyć wyłączony bezpiecznik w rozdzielnicy, żeby nikt w domu nie przywrócił prądu, kiedy Ty pracujesz przy przewodach. Zadbaj również o warunki – wilgoć i prąd to wyjątkowo niebezpieczne połączenie.
Używaj wyłącznie narzędzi z izolowanymi rączkami i pracuj w rękawicach ochronnych. To szczegóły, które mogą zdecydować o Twoim bezpieczeństwie.

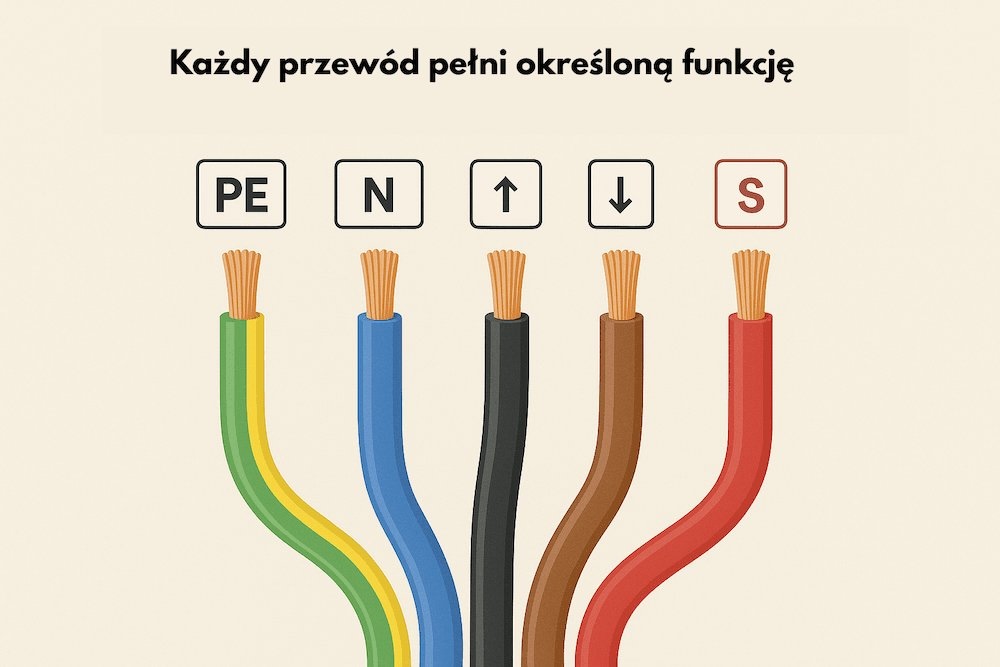

Identyfikacja przewodów – kolory i funkcje
Każdy z pięciu przewodów ma swoją rolę. Żółto-zielony to zwykle przewód ochronny PE, niebieski to neutralny N, a czarny i brązowy odpowiadają za ruch w górę i w dół. Piąty przewód, często czerwony lub biały, to dodatkowa linia sterująca, używana przy bardziej rozbudowanych systemach.
Najważniejsza zasada, którą musisz zapamiętać, brzmi: nigdy nie podawaj napięcia jednocześnie na oba przewody kierunkowe. Jeśli dasz fazę jednocześnie na „górę” i „dół”, niemal na pewno uszkodzisz silnik. To błąd, którego nie da się naprawić zwykłym resetem czy zamianą przewodów – wtedy potrzebna będzie wymiana napędu.
Dlatego zawsze upewnij się, że wiesz dokładnie, który przewód, za co odpowiada, zanim zaczniesz łączyć je w puszce.
Przygotowanie narzędzi i materiałów przed podłączeniem
Do pracy z silnikiem pięcioprzewodowym nie trzeba całego warsztatu, ale pewne narzędzia są niezbędne. Śrubokręt z izolowaną rączką pozwoli Ci bezpiecznie przykręcić przewody do zacisków. Ściągacz izolacji ułatwi przygotowanie końcówek, a szczypce pomogą nadać im odpowiedni kształt.
Bardzo ważny jest tester napięcia lub multimetr – dzięki nim sprawdzisz, które przewody są faktycznie fazowe, a które neutralne. To szczególnie przydatne w sytuacjach, gdy kolory kabli budzą wątpliwości.
Do połączeń używaj złączek elektrycznych, najlepiej nowoczesnych, bezśrubowych. Dzięki nim przewody będą trzymały się stabilnie, a ryzyko poluzowania kontaktu spada niemal do zera. Do tego przygotuj puszkę instalacyjną – standardowo o głębokości 60 mm – w której ukryjesz wszystkie połączenia.
Na koniec nie zapomnij o szczegółach: taśma izolacyjna, opaski zaciskowe, a nawet etykiety do oznaczenia przewodów. To wszystko sprawia, że instalacja nie tylko działa, ale też wygląda profesjonalnie i jest łatwa w serwisie.
Skoro już znasz budowę i zasady pracy silnika pięcioprzewodowego, w następnym kroku pokażemy Ci instrukcję podłączenia krok po kroku – czyli praktyczną stronę montażu, gdzie każdy etap wykonasz świadomie i bezpiecznie.
Instrukcja podłączania krok po kroku
Podłączenie rolety 5 przewodów wymaga dokładności i zachowania odpowiedniej kolejności. Dzięki temu unikniesz błędów, które mogłyby skończyć się uszkodzeniem napędu albo nawet porażeniem prądem. Poniższa instrukcja przeprowadzi Cię przez każdy etap – od odłączenia zasilania aż po testy końcowe.
Krok 1: Odłącz zasilanie
To najważniejszy etap całej pracy. Zanim dotkniesz jakiegokolwiek przewodu, odłącz zasilanie w rozdzielnicy. Samo wyłączenie przełącznika roletowego to za mało – w przewodach nadal może być prąd.
Po wyłączeniu bezpiecznika weź próbnik napięcia albo jeszcze lepiej multimetr i sprawdź każdy przewód osobno. Nie ufaj tylko kolorom – upewnij się, że naprawdę nie ma napięcia. Dopiero gdy to potwierdzisz, możesz bezpiecznie przejść do dalszych czynności.
Krok 2: Zidentyfikuj przewody
Silnik pięcioprzewodowy ma standardowo pięć kabli. Dla przypomnienia, każdy z nich oznaczony jest kolorami i odpowiada za co innego.
- PE (żółto-zielony) – przewód ochronny, chroni przed porażeniem.
- N (niebieski) – przewód neutralny.
- L (najczęściej brązowy, czarny lub szary) – przewód fazowy zasilający.
- UP – przewód sterujący ruchem rolety w górę (często czarny).
- DOWN – przewód sterujący ruchem rolety w dół (często brązowy lub szary).
Zanim je podłączysz, upewnij się, że odpowiadają one faktycznie tym funkcjom – sprawdzisz to w instrukcji producenta albo miernikiem. Nigdy nie zakładaj w ciemno, że kolory w Twoim silniku będą identyczne, jak w przykładach z internetu.
Krok 3: Podłączenie przewodów zasilających
Na tym etapie podłączasz przewody odpowiedzialne za „bazę” instalacji, czyli ochronny i neutralny.
- Przewód PE (żółto-zielony) podłącz do zacisku ochronnego w puszce lub rozdzielnicy.
- Przewód N (niebieski) do zacisku neutralnego.
To absolutna podstawa – bez tego silnik nie będzie działał poprawnie ani bezpiecznie. Pamiętaj, że przewód ochronny nie jest „zbędnym dodatkiem”, tylko realnym zabezpieczeniem przed przebiciem i porażeniem.
Krok 4: Podłącz przewody fazowe i sterujące do przełącznika
Teraz czas na podłączenie przewodów, które sterują ruchem rolety.
- Przewód fazowy L (np. brązowy, czarny albo szary) podłącz do wejścia włącznika oznaczonego jako „L”.
- Przewód sterujący ruchem w górę (np. czarny) podłącz do wyjścia oznaczonego jako UP.
- Przewód sterujący ruchem w dół (np. brązowy lub szary) do wyjścia DOWN.
To kluczowy moment: nigdy nie podawaj fazy jednocześnie na oba przewody sterujące. Dlatego włącznik roletowy ma specjalną blokadę – uniemożliwia podanie napięcia na „górę” i „dół” w tym samym czasie.
Krok 5: Umieść wszystkie w puszce
Kiedy wszystkie połączenia są gotowe, trzeba je uporządkować. Upewnij się, że przewody nie są pogniecione ani naprężone – to mogłoby spowodować ich poluzowanie lub uszkodzenie izolacji. Zostaw też niewielki zapas długości, żeby w razie późniejszej naprawy czy regulacji można było bez problemu wyjąć przewody i podłączyć je ponownie.
Schowaj całość do puszki instalacyjnej i zamontuj włącznik. Porządek w przewodach to nie tylko estetyka, ale też łatwiejsza diagnostyka w przyszłości i mniejsze ryzyko awarii.
Krok 6: Weryfikacja i testowanie
Na koniec czas na sprawdzenie efektów pracy.
- Najpierw sprawdź jeszcze raz solidność i izolację połączeń – upewnij się, że żaden przewód nie wysunął się z zacisku i że nie ma odsłoniętej miedzi.
- Włącz zasilanie w rozdzielnicy.
- Przetestuj ruch rolety: podnieś ją i opuść.
Zwróć uwagę, czy kierunki się zgadzają. Jeśli po wciśnięciu przycisku „góra” roleta jedzie w dół, oznacza to, że przewody sterujące zostały podłączone odwrotnie. To nic strasznego – po prostu wyłącz zasilanie i zamień je miejscami.
Dzięki testom upewnisz się, że instalacja działa poprawnie i że roleta zatrzymuje się w odpowiednich pozycjach.
Po wykonaniu wszystkich kroków możesz cieszyć się poprawnie podłączoną i bezpieczną roletą. W kolejnym etapie zajmiemy się regulacją położeń krańcowych, która pozwoli Ci ustawić, gdzie dokładnie roleta ma się zatrzymywać.
Zaawansowana konfiguracja – regulacja położeń krańcowych
Regulacja krańcówek decyduje o tym, gdzie roleta zatrzymuje się na górze i na dole. To nie detal – od tych ustawień zależy bezpieczeństwo napędu, żywotność mechaniki i Twój komfort. Poniżej masz praktyczny przewodnik dla dwóch typów silników: z regulacją mechaniczną oraz elektroniczną.
Znaczenie wyłączników krańcowych
Krańcówki pełnią dwie funkcje jednocześnie: chronią i porządkują pracę rolety. Po pierwsze, ograniczają zakres ruchu pancerza – roleta nie pojedzie dalej, niż pozwala na to skrzynka i prowadnice. Po drugie, zapobiegają uszkodzeniu mechanizmu: nie dopuszczają do „dobijania” rolety o skrzynkę ani do nawijania pancerza poza bezpieczny obwód. Technicznie krańcówki odcinają zasilanie silnika w zaprogramowanej pozycji, dzięki czemu nie pracuje on „na siłę”. Dobrze ustawione pozycje to także powtarzalność – wszystkie rolety kończą ruch w tym samym miejscu, nie powstają szczeliny, a napęd nie „poluje” na koniec.
Kiedy warto je regulować? Zawsze po montażu lub wymianie pancerza, po serwisie prowadnic, a także wtedy, gdy zauważysz, że roleta nie dojeżdża do końca lub przejeżdża ustawiony punkt. Pamiętaj: nawet najlepszy napęd potrzebuje tej kalibracji, by pracować bezpiecznie latami.
Regulacja krańcówek w silnikach mechanicznych
W silnikach z regulacją mechaniczną granice ustawia się śrubami na głowicy silnika. Zazwyczaj są dwie, opisane strzałkami „+/-” lub piktogramami „góra/dół”. Zasada jest prosta: „+” zwiększa zakres ruchu, „–” go zmniejsza. Do regulacji użyjesz klucza imbusowego albo małego śrubokręta – zależnie od modelu.
Jak to zrobić bezpiecznie i dokładnie:
- Zjedź roletą w okolice położenia, które chcesz ustawić (np. dolnego), trzymając rękę na przycisku.
- Odłącz zasilanie, wprowadź drobną korektę śrubą danej krańcówki (maksymalnie ¼ obrotu na raz), włącz zasilanie i przetestuj.
- Powtarzaj: korekta → test, aż pozycja będzie idealna.
- Tak samo ustaw drugą krańcówkę.
Kilka praktycznych wskazówek: pracuj cierpliwie, małymi krokami – duże „kręcenie” zwykle kończy się przestrzeleniem punktu. Ustawiając górę, zwracaj uwagę, aby pancerz nie najeżdżał na koniec wału; ustawiając dół – żeby listwa dolna delikatnie dosiadła progu bez napierania silnikiem. Gdy uzyskasz właściwe miejsca, dokręć śruby z wyczuciem i wykonaj kilka pełnych cykli góra/dół, sprawdzając powtarzalność.
Regulacja krańcówek w silnikach elektronicznych
W napędach elektronicznych granice ustawia się z pilota lub przełącznika ściennego. Procedura zależy od producenta, ale zawsze sprowadza się do wejścia w tryb programowania, ustawienia pozycji i zatwierdzenia. Zwykle wchodzi się w tryb przez kombinację przycisków (np. dłuższe przytrzymanie) lub krótkie odłączenie/przywrócenie zasilania. Napęd potwierdza wejście w tryb mikroruchem lub krótkim „drgnięciem”.
Same pozycje ustawia się naciśnięciami „góra”/„dół” – krótkimi do drobnych korekt albo dłuższymi, by szybciej dojechać w okolice punktu. Gdy pozycja jest idealna, dokonujesz zatwierdzenia (najczęściej dłuższym przytrzymaniem lub kombinacją dwóch przycisków). Następnie przechodzisz do ustawienia drugiej krańcówki i na końcu wychodzisz z trybu programowania. Napęd znów potwierdza to krótkim ruchem.
Ważne wymagania i uwagi praktyczne
- Do programowania i późniejszej pracy stosuj przełączniki monostabilne (tzw. dzwonkowe). Elektronika oczekuje impulsu, nie stałego położenia klawisza.
- Tego typu napędy są zwykle niekompatybilne z łącznikami z blokadą mechaniczną (bistabilnymi), które potrafią „trzymać” fazę – to kłóci się z logiką sterownika.
- Wiele napędów elektronicznych ma funkcje bezpieczeństwa: wykrywanie przeszkody i przeciążenia. Jeśli roleta natrafi na opór, sterownik przerwie ruch lub cofnie pancerz. Po regulacji sprawdź te reakcje, wykonując test kontrolny.
- Jeżeli procedura „nie wchodzi”, sprawdź, czy masz stabilne zasilanie, właściwy typ przełącznika i dokładnie powtórz sekwencję producenta. W ostateczności pozostaje reset do ustawień fabrycznych i ponowne programowanie obu pozycji.
Dobra praktyka na koniec: po zaprogramowaniu wykonaj kilka pełnych cykli, obserwując, czy pozycje końcowe za każdym razem są identyczne i czy napęd nie „dociąga” rolety na siłę. Jeśli wyczujesz „szarpnięcie” na końcu, zrób drobne korekty – to wydłuży żywotność przekładni i pancerza.
Rozszerzenie funkcjonalności – integracja i automatyka
W tym rozdziale wyjaśniamy, jak z prostej, działającej rolety zrobić wygodny system sterowania: pojedynczo, grupowo i centralnie. Także bezprzewodowo, z aplikacji i automatycznie (np. wg zachodu słońca). Wszystko tak, by było bezpieczne dla silników pięcioprzewodowych i nie wymagało kucia ścian bardziej, niż to konieczne.
Sterowanie grupowe i centralne
Gdy rolet jest kilka, wygodne staje się sterowanie wspólne (np. „parter w dół”) i centralne („wszystkie góra”). Kluczowe jest tu bezpieczeństwo elektryczne. Silnik pięcioprzewodowy nie może dostać dwóch faz jednocześnie, dlatego sterowanie grupowe realizuje się przez moduły/relaje z blokadą kierunków. Nie łączy się przewodów „UP” i „DOWN” wielu silników na skrętkę – grozi to prądami zwrotnymi i uszkodzeniem napędów.
Najprostsza modernizacja istniejącej instalacji to dołożenie modułu grupowego w rozdzielni lub najgłębszej puszce. Moduł dostaje zasilanie L/N oraz przewody sterujące „góra/dół” z każdego silnika. W module definiujesz grupy (np. każde piętro osobno) oraz przycisk centralny. Dobra praktyka: dziel obciążenie – jeżeli w jednej grupie pracuje naraz wiele rolet, wybierz moduł o odpowiedniej wydajności prądowej albo użyj przekaźników pośrednich (interlock), by nie obciążać jednego wyjścia ponad normę.
W budynkach, gdzie od początku planuje się centralę, najlepiej sprawdza się gwiazda: każdy silnik ma własny przewód do rozdzielni. Zyskujesz elastyczność – możesz tworzyć dowolne grupy programowo, a w razie rozbudowy dokładane są tylko moduły, nie nowe kable. Jeśli instalacja jest gotowa i nie chcesz kucia, sterowanie centralne można dodać modułami radiowymi – o tym niżej.
Sterowanie bezprzewodowe i Smart Home
Bezprzewodówka pozwala sterować roletami z pilota, aplikacji i scen (np. „wyjście z domu”, „noc”). Do wyboru są najpopularniejsze technologie: Wi-Fi (łatwy start, aplikacja producenta), Zigbee/Z-Wave (wymagają centralki/huba, ale są stabilne, energooszczędne i lepiej nadają się do większych instalacji) oraz RF 433/868 MHz (proste piloty, często bez aplikacji). W praktyce: jeśli już masz ekosystem (np. Home Assistant, Tuya, Aqara, Fibaro), dobierz moduł zgodny z Twoim hubem – unikniesz „wyspowych” aplikacji.
Moduły roletowe montuje się za włącznikiem lub w rozdzielni. Zasilasz je L/N, a wyjścia modułu podajesz na przewody UP/DOWN silnika. Wejścia S1/S2 przyjmują sygnał z przycisków monostabilnych („dzwonkowych”) – elektronika oczekuje impulsu, nie „zatrzasku”. To ważne: wiele napędów z elektroniką nie lubi łączników bistabilnych z blokadą mechaniczną. Po pierwszym uruchomieniu wykonujesz kalibrację (moduł poznaje długość cyklu), dzięki czemu appka pokazuje procent otwarcia i umożliwia pozycjonowanie.
Pamiętaj o bezpieczeństwie i niezawodności: nie łącz równolegle wyjść różnych modułów do jednego silnika, aktualizuj firmware, korzystaj z lokalnego sterowania (działa, gdy internet padnie), a automatyzacje buduj tak, by zawsze dało się przerwać ruch lokalnym przyciskiem. Dodatkowy plus – wiele modułów oferuje funkcje ochronne, np. wykrycie przeciążenia/przeszkody i cofnięcie pancerza.

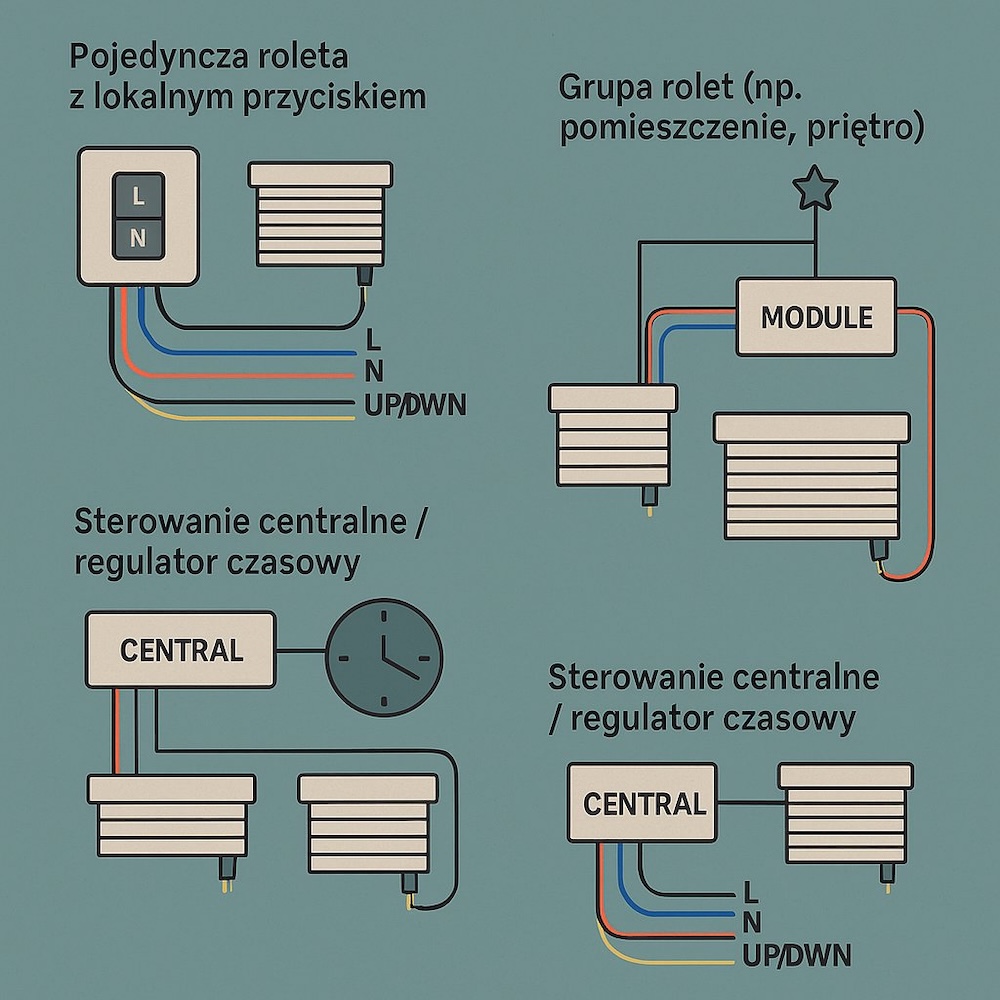

Topologie okablowania
To, jak ułożysz przewody, wprost decyduje o możliwościach sterowania. Poniżej znajdziesz konkretne topologie.
Pojedyncza roleta z lokalnym przyciskiem
Klasyczny układ: w puszce masz L, N, PE oraz przewody UP/DOWN z silnika. Dołożenie modułu odbywa się „w miejscu”, bez zmian w innych roletach. To idealne rozwiązanie do modernizacji pojedynczych okien.
Grupa rolet (np. pomieszczenie, piętro)
Najpewniejsza jest gwiazda do rozdzielni: każdy silnik ma osobny kabel. W rozdzielni montujesz moduł grupowy i programujesz sceny. Alternatywnie, gdy przewody już istnieją tylko lokalnie, grupę zrobisz radiowo: nadajnik ścienny (bez bateryjki przewodowej) steruje wieloma modułami jednocześnie.
Sterowanie centralne / regulator czasowy
Najlepszy efekt daje prowadzenie oddzielnych linii sterujących do centrali albo zastosowanie centralnych modułów radiowych z logiką czasową (np. „wszystkie w dół o 22:00”, „otwarcie o wschodzie słońca”). Jeżeli masz tylko lokalne przewody, zrobisz to programowo w hubie Zigbee/Z-Wave/HA – to „wirtualna” centrala na istniejącej instalacji.
W każdej topologii trzy zasady są żelazne: nie łącz UP/DOWN różnych silników bez separacji, oznaczaj przewody (ułatwia serwis i rozbudowę) oraz planuj miejsce w puszkach – moduł potrzebuje realnie kilku centymetrów głębokości i porządnego ułożenia żył.
Schematy połączeń
Żeby łatwiej było Ci przełożyć teorię na praktykę, poniżej opisy najczęstszych, poprawnych wariantów. Zwróć uwagę na logikę połączeń – to ona gwarantuje bezpieczeństwo dla napędu.
Pojedyncza roleta + łącznik roletowy z blokadą
Zasilanie L idzie na wejście „L” włącznika, wyjścia włącznika na przewody UP i DOWN silnika. N z sieci trafia bezpośrednio na N silnika, PE na PE. Mechaniczna blokada w łączniku zapobiega jednoczesnemu podaniu fazy na oba kierunki – to jest tu kluczowe.
Pojedyncza roleta + moduł elektroniczny (Smart) + przycisk monostabilny
Moduł zasilasz L/N; jego wyjścia podajesz na UP/DOWN silnika; do wejść S1/S2 podpinasz przycisk dzwonkowy. Po uruchomieniu wykonujesz kalibrację, dzięki której otrzymujesz pozycjonowanie (np. 35%). Lokalny przycisk działa równolegle z aplikacją – zawsze masz sterowanie awaryjne.
Grupa rolet + sterowanie centralne (rozdzielnia)
Każdy silnik ma własne UP/DOWN doprowadzone do modułu grupowego. Moduł realizuje blokadę kierunków i rozdziela obciążenie na poszczególne tory. Centralny przycisk lub harmonogram uruchamia jeden tor „GÓRA” lub „DÓŁ” dla wybranych rolet. Jeśli grup jest dużo, stosuje się przekaźniki pośrednie (interlock), żeby nie przekraczać dopuszczalnego prądu pojedynczego wyjścia.
Moduł bezpotencjałowy (suche styki) do napędów z elektroniką
Niektóre silniki elektroniczne wymagają wejść beznapięciowych. Wtedy moduł nie podaje 230 V na UP/DOWN, tylko zwiera styki sterujące (np. „OPEN/CLOSE”). To bezpieczne dla elektroniki i pozwala zachować funkcje ochronne (detekcja przeszkody, miękki start). Pamiętaj, że przy takich napędach przyciski lokalne niemal zawsze muszą być monostabilne.
Sterowanie radiowe grupowe bez kucia
Za każdym włącznikiem montujesz moduł radiowy; do ściany dokładasz nadajnik bezprzewodowy imitujący tradycyjny przycisk. Nadajnik jednocześnie wywołuje scenę w kilku modułach – masz „parter w dół” bez prowadzenia nowych przewodów. W hubie ustawiasz opóźnienia startu (po 0,3–0,5 s), aby ograniczyć prąd rozruchowy wielu silników naraz.
Wniosek? Roletami da się sterować na wiele sposobów – lokalnie, grupowo i centralnie. Najważniejsze, by nie łączyć przewodów kierunkowych „na krótko”, zawsze używać modułów z blokadą kierunków i dobierać rozwiązanie do Twojej instalacji. Dzięki temu system będzie bezpieczny, elastyczny i gotowy na automatyzację – od prostych scen po pełny Smart Home.
Diagnostyka i rozwiązywanie problemów
Ta część jest po to, byś samodzielnie zdiagnozował najczęstsze kłopoty po montażu i wiedział, kiedy bez wahania zadzwonić po fachowca. Idziemy od objawu do przyczyny, zawsze z zachowaniem podstawowej zasady: najpierw odłącz zasilanie, a dopiero potem zaglądasz do puszki.
Typowe usterki i rozwiązania
Nawet dokładne podłączenie rolety 5 przewodów potrafi czasem sprawić kłopot. Może nie reagować na przycisk, zatrzymywać się w połowie, albo działać odwrotnie niż powinna. W większości przypadków winny jest drobny błąd w okablowaniu, zużyty kondensator albo źle ustawione krańcówki – rzeczy, które można sprawdzić i poprawić samodzielnie. Poniżej znajdziesz zestawienie najczęstszych usterek wraz z praktycznymi wskazówkami, jak krok po kroku dojść do przyczyny i rozwiązać problem bez paniki i bezpiecznie.
Roleta nie reaguje
Najpierw wyklucz brak zasilania. Sprawdź, czy bezpiecznik/wyłącznik nadprądowy nie zadziałał i czy na wejściu włącznika masz pełne 230 V. Upewnij się, że N (neutralny) i PE (ochronny) są podłączone – brak neutralnego to klasyczny powód „martwej” rolety. Jeżeli napięcie jest, a roleta nadal milczy, wyjmij włącznik i zmostkuj krótko „L → UP” oraz „L → DOWN” (ostrożnie, tylko do testu): jeśli silnik ruszy, winny jest włącznik/moduł, nie napęd.
Roleta działa tylko w jednym kierunku
Tu najczęściej zawodzi albo podłączenie przewodów kierunkowych (UP/DOWN), albo zużyty kondensator pracy w silniku 230 V. Najpierw odłącz zasilanie i porównaj przewody w puszce z instrukcją producenta – zamiana dwóch żył zwykle rozwiązuje sprawę. Jeśli podłączenie jest prawidłowe, a roleta np. jedzie w dół, lecz nie podjeżdża w górę (albo odwrotnie) i słychać tylko lekkie buczenie, podejrzenie pada na kondensator – to element eksploatacyjny; wymaga demontażu napędu i wymiany na taki sam o tej samej pojemności i napięciu.
Roleta zatrzymuje się w połowie lub „pulsuje”
Elektroniczne napędy potrafią zatrzymać się, gdy wykryją przeciążenie lub przeszkodę. Sprawdź, czy pancerz nie ociera w prowadnicy, czy rura nawojowa nie ma zabrudzeń i czy krańcówki nie wymagają lekkiej korekty. W instalacjach z modułami Smart upewnij się, że urządzenie przeszło kalibrację – bez niej sterownik „nie wie”, gdzie jest góra i dół i może ucinać ruch.
Roleta jedzie odwrotnie niż przycisk
To objaw zamienionych przewodów kierunkowych. Odłącz zasilanie, zamień miejscami żyły podpięte do zacisków UP/DOWN we włączniku lub module, włącz zasilanie i przetestuj.
Silnik buczy / nie startuje
Jeżeli buczenie pojawia się po podaniu kierunku, a wał nie rusza, przyczyną bywa brak napięcia na jednej z żył, zużyty kondensator albo blokada mechaniczna (np. listwa dolna zakleszczona w progu). Zacznij od weryfikacji napięć, potem sprawdź mechanikę pancerza, na końcu rozważ diagnozę kondensatora.
„Wyrzuca” zabezpieczenia (RCD/MCB)
Gdy wyłącza się RCD (różnicówka) – mamy podejrzenie upływu prądu do PE: uszkodzona izolacja, zawilgocone połączenia, niefortunne „mostki” N–PE. Gdy wybija MCB (nadprądowe, popularne „S”) – szukamy zwarcia w puszce, przetartych żył, błędnego połączenia wyjść UP/DOWN (podanie dwóch faz naraz) lub jednoczesnego rozruchu zbyt wielu napędów na jednym torze bez przekaźników pośrednich.
Problemy z pilotem / aplikacją
Sprawdź zasilanie modułu, parowanie (niektóre systemy po zaniku prądu wypadają z sieci), baterię w pilocie i zasięg. Jeśli moduł Smart działa tylko z aplikacji, a nie reaguje na ścienny przycisk – upewnij się, że masz łącznik monostabilny (impulsowy) i poprawnie podpięte wejścia S1/S2.
Konflikty sterowania / przepisanie rolet
Jeżeli roleta raz reaguje, raz nie – sprawdź, czy równolegle nie sterują nią dwa różne moduły lub łącznik bistabilny z blokadą (podający stałą fazę). Jeden silnik – jeden sterownik; równoległe łączenie wyjść to proszenie się o awarie.
Jak widzisz, większość usterek w roletach pięcioprzewodowych da się zlokalizować i naprawić samodzielnie – od sprawdzenia przewodów, przez wymianę kondensatora, aż po korektę krańcówek. Kluczowe jest jednak działanie spokojne, krok po kroku i zawsze z wyłączonym zasilaniem.
Kiedy wezwać fachowca?
Choć wiele problemów z roletami można rozwiązać samemu, są sytuacje, w których samodzielne działanie może być niebezpieczne lub skończyć się kosztowną awarią. Wtedy najlepszym wyjściem jest telefon do elektryka lub serwisanta.
Jeżeli podczas pracy zauważysz zwarcia, iskry albo poczujesz zapach spalenizny, nie próbuj naprawiać tego na własną rękę. To wyraźny sygnał uszkodzonej izolacji lub przegrzanych połączeń, które wymagają profesjonalnych pomiarów i wymiany. Podobnie, gdy RCD (różnicówka) wybija za każdym razem po uruchomieniu rolety – mamy do czynienia z upływem prądu, którego nie da się zdiagnozować bez odpowiedniego sprzętu.
Niektóre czynności są z definicji serwisowe. Prace wewnątrz przekładni, demontaż rury nawojowej czy wymiana sprężyn i adapterów wymagają doświadczenia i odpowiednich narzędzi – brak wprawy może skończyć się uszkodzeniem napędu lub nawet wypadkiem.
Również kwestie bezpieczeństwa fizycznego są ważne. Jeśli roleta znajduje się wysoko, skrzynka jest ciężka, a Ty nie masz asekuracji czy odpowiedniego podestu – oddaj to ekipie, która zrobi to szybciej i bezpieczniej.
Na koniec – jeśli masz wątpliwości co do schematu elektrycznego. Zdarza się, że nie wiadomo, czy dany napęd przyjmuje impuls z suchych styków, czy pełne 230 V. Podanie złego sygnału oznacza spalenie elektroniki silnika. Jeżeli nie jesteś absolutnie pewien – lepiej zapytać fachowca, niż ryzykować zniszczenie napędu.
Testy i pomiary powykonawcze
Po zakończonym montażu zrób krótkie „odbiórki”. Dzięki nim masz pewność, że instalacja jest bezpieczna i stabilna.
Test funkcjonalny – kierunki i krańcówki
Włącz zasilanie i wykonaj kilka pełnych cykli góra/dół. Sprawdź, czy kierunki zgadzają się z oznaczeniami przycisków, a roleta zatrzymuje się powtarzalnie w tych samych miejscach. Jeśli „dobija” lub staje zbyt wcześnie – skoryguj krańcówki (mechaniczne) lub przeprowadź kalibrację (elektroniczne/moduły Smart).
Test RCD i ciągłość PE
Sprawdź przyciskiem „TEST” działanie RCD w rozdzielnicy. Miernikiem skontroluj ciągłość przewodu ochronnego (PE) między puszką a szyną PE – przerwany PE to realne zagrożenie.
Pomiary napięć i obciążenia
Zmierzyć warto napięcia L–N, L–PE, N–PE w puszce przy oknie – wykryjesz luźne złącza i błędne mostki. Jeśli masz cęgowy miernik prądu, sprawdź prąd rozruchowy pojedynczej rolety i porównaj z katalogiem – przy grupowym uruchomieniu kilku rolet rozważ opóźnienia startu, by nie przeciążać toru.
Kontrola termiczna i porządek
Po kilku minutach ciągłej pracy dotknij obudowy włącznika i puszki – nadmierne grzanie to sygnał luźnych połączeń. Uporządkuj żyły, opisz przewody (UP, DOWN, N, PE, L) – oszczędzi to czas przy każdej kolejnej rozbudowie i diagnostyce.
W skrócie: zacznij od prostych rzeczy (zasilanie, połączenia, kierunki), pamiętaj o bezpieczeństwie i nie wahaj się przerwać testów, gdy coś wygląda niepokojąco. Dzięki tej checkliście większość usterek zdiagnozujesz i usuniesz sam, a w sytuacjach ryzykownych szybko rozpoznasz, że czas na fachowca.
Podsumowanie i końcowe rekomendacje
Podłączenie rolety 5 przewodów to zadanie, które wymaga zarówno precyzji, jak i ścisłego przestrzegania zasad bezpieczeństwa. Każdy przewód ma swoją funkcję i pomyłka – nawet na etapie z pozoru prostego podłączenia – może oznaczać poważne konsekwencje dla napędu lub bezpieczeństwa użytkownika.
Kluczem do sukcesu jest zrozumienie roli każdego przewodu oraz zachowanie właściwej kolejności montażu. Dopiero wtedy możesz mieć pewność, że instalacja będzie działała stabilnie i zgodnie z Twoimi oczekiwaniami.
Efektem dobrze wykonanej pracy jest komfortowe i przewidywalne sterowanie – roleta reaguje natychmiast i zgodnie z poleceniem, a Ty nie musisz martwić się o jej trwałość. Dodatkową zaletą instalacji pięcioprzewodowej jest elastyczność – możesz wybrać prosty przełącznik, system grupowy, centralne sterowanie albo pełną integrację z automatyką Smart Home.
Ogromną wartością jest także to, że posiadanie wszystkich pięciu przewodów eliminuje konieczność późniejszych przeróbek i kucia ścian. Jeśli dziś wybierzesz prosty układ, a za kilka lat zdecydujesz się na rozbudowę o automatykę, Twoja instalacja będzie na to gotowa.
Moja rekomendacja jest zawsze taka sama: zanim podłączysz cokolwiek, sięgnij do instrukcji producenta. Każdy napęd może różnić się szczegółami, a jedynym pewnym źródłem jest dokumentacja dołączona do silnika.
Cel, który warto mieć w głowie od początku do końca, to maksymalne bezpieczeństwo, niezawodność i pełna kontrola nad roletą. Jeśli te trzy warunki zostaną spełnione, roleta będzie Ci służyć długo, cicho i bezproblemowo, a cała instalacja stanie się praktycznym i przyszłościowym elementem Twojego domu.
Najczęściej zadawane pytania (FAQ)
Ile przewodów ma standardowa roleta elektryczna i do czego one służą?
Silnik pięcioprzewodowy ma: PE (ochronny), N (neutralny), L (fazowy) oraz dwa przewody sterujące – UP i DOWN. Każdy pełni określoną funkcję i musi być poprawnie podłączony, by roleta działała bezpiecznie i zgodnie z kierunkami.
Czy mogę podłączyć roletę samodzielnie?
Tak, ale tylko wtedy, gdy masz podstawową wiedzę z zakresu elektryki i wiesz, jak bezpiecznie pracować z instalacją 230 V. Najważniejsze to odłączyć zasilanie przed rozpoczęciem pracy i stosować się do schematu producenta.
Co się stanie, jeśli zamienię przewody sterujące?
Roleta będzie działała odwrotnie – przycisk „góra” opuści ją w dół, a „dół” podniesie. To łatwo naprawić, zamieniając przewody UP i DOWN we włączniku lub module (po odłączeniu zasilania).
Jakie są najczęstsze przyczyny awarii?
Zwykle to: luźne połączenia w puszce, zużyty kondensator w silniku, błędnie ustawione krańcówki albo źle dobrany włącznik (bistabilny zamiast monostabilnego).
Czy potrzebuję przewodu ochronnego (PE)?
Tak. To nie „zbędny kabel”, lecz element chroniący przed porażeniem w przypadku przebicia. Instalacja bez PE jest niezgodna z normami i niebezpieczna.
Czy każda roleta pięcioprzewodowa nadaje się do Smart Home?
Tak, o ile dobierzesz właściwy moduł. Do klasycznych napędów wystarczy moduł roletowy 230 V, a do napędów z elektroniką – taki, który daje suche styki lub impulsowe wejście.
Kiedy koniecznie wezwać fachowca?
Jeśli pojawia się zwarcie, wybijanie różnicówki, zapach spalenizny, konieczność demontażu wału albo brak pewności, czy silnik wymaga 230 V czy sygnału sterującego.
Czy mogę jednym przyciskiem sterować kilkoma roletami naraz?
Tak, ale tylko przez moduł grupowy lub centralny z blokadą kierunków. Nigdy nie łącz przewodów UP i DOWN wielu rolet bezpośrednio – to prosta droga do uszkodzenia napędów.
Co daje regulacja krańcówek?
Określa, w którym momencie roleta zatrzymuje się na górze i na dole. Dzięki temu pancerz nie dobija do skrzynki ani nie najeżdża na wał, a napęd pracuje bezpiecznie i dłużej.
Dlaczego warto mieć wszystkie pięć przewodów w instalacji?
Bo to daje Ci elastyczność – nawet jeśli dziś korzystasz z prostego włącznika, w przyszłości możesz łatwo rozbudować system o sterowanie grupowe, centralne czy Smart Home, bez dodatkowego kucia i prowadzenia kabli.
Bibliografia
- https://forum.arturhome.pl/t/roleta-zewnetrzna-sterowana-elektrycznie/8130
- https://www.tim.pl/strefa-porad/jak-podlaczyc-rolete-elektryczna-z-piecioma-przewodami-poradnik
- https://roletyalu.pl/images/uniwersalna%20instrukcja%20obsługi%20siłowników.pdf
- https://www.roletyelektryczne.pl/wp-content/uploads/2019/11/Warunki-techniczne-podlaczenia-silnikow-radiowych.pdf
- https://roletlux.pl/wp-content/uploads/2022/11/Instrukcja-podlaczenia-i-regulacji-silnika.pdf
- https://www.k-bro.pl/montaz-silnika-do-rolet-krok-po-kroku
- https://laczynasnapiecie.pl/pytanie/jakie-sa-podstawowe-zasady-bezpieczenstwa-przy-pracy-z-elektrycznoscia
- https://sunes.pl/jak-sprawdzic-napiecie-multimetrem-i-uniknac-niebezpieczenstw
- https://ropam.com.pl/jak-odczytac-kolory-przewodow-elektrycznych-i-co-oznaczaja/
- https://www.tim.pl/strefa-porad/jak-podlaczyc-rolety-zewnetrzne
- https://sklep.fakro.pl/opcje-sterowania-roletami
- https://sterowanierolet.pl/pliki2/instalacja1.html
